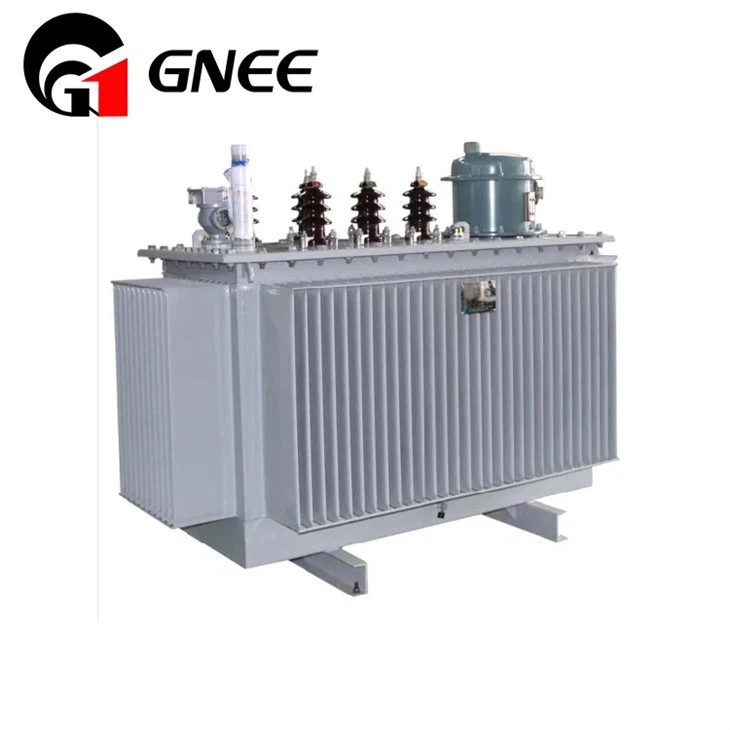

Transformator för distribution av amorf legering



Huvuddragen hos transformatorer av amorfa legeringar som skiljer sig från konventionella transformatorer är att kärnan använder en ny typ av magnetiskt permeabelt material - amorf legering. Jämfört medkärna av silikonståltransformatorer minskas tomgångsförlusten med ca 75 % och tomgångsströmmen med ca 80 %.



1) Tomgångsförlusten för transformatorer av amorfa legering är mer än 65 % lägre än för S11-transformatorer, tomgångsströmmen minskas med cirka 80 % och den årliga driftskostnaden minskas med i genomsnitt 22,7 %.

(2) Transformatorn har ingen strukturell förlust, och järnkärnan antar en trefas, fyra ram och fem kolumnstruktur. Det magnetiska flödet med nollsekvens strömmar i kolumnerna på båda sidor, och det magnetiska flödet passerar inte genom lådan, så det finns ingen värmestrukturförlust.

(3) Transformatoranslutningsgruppen använder Dyn11 för att minska inverkan av övertoner på elnätet och förbättra kvaliteten på strömförsörjningen.

(4) Transformatorns lågspänningslindning använder kopparfoliespolar, och spolarna är rektangulära med rundade hörn.

(5) Transformatorkroppens struktur antar "övre stöd och nedre stöd" för att minska spänningen på järnkärnan så mycket som möjligt och säkerställa den elektromagnetiska prestandan hos den amorfa legerade järnkärnan.

(6) Transformatorer med liten kapacitet paketeras med vertikal paketteknik, och transformatorer med stor kapacitet paketeras med horisontell paketteknik för att strikt kontrollera transformatorns brus och tomgångsförlust.

(7) Transformatorlådan har en helt sluten struktur. Lådan är fylld med silikonolja, som har bra oxidationsbeständighet, hög temperaturbeständighet och termisk cykelprestanda. Transformatorn är i princip underhållsfri.

(8) Transformatorn använder vakuumoljefyllning för att helt eliminera luftbubblor i spolen och säkerställa stabil isoleringsprestanda.

(9) Ett skyddskåpa är installerat ovanför transformatorns hög- och lågspänningsbussningar. Inga ledare är exponerade. Kabeldragning används för att uppnå fullt isoleringsskydd.



Nominell kapacitet (kVA)	Spänning och uttagsområde			Symbol för anslutningsgrupp	Obelastningsförlust (W)	Lastförlust (W)75 grader	Tom ström (%)	Kortslutningsimpedans (%)
	Högspänning (KV)	Uttagsområden för högspänning	Lågspänning (KV)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Dyn11 ( eller ) Yyn0	130	630/600	2.3	4
50					170	910/870	2
63					200	1090/1040	1.9
80					250	1310/1250	1.9
100					290	1580/1500	1.8
125					340	1890/1800	1.7
160					400	2310/2200	1.6
200					480	2730/2600	1.5
250					560	3200/3050	1.4
315					670	3830/3560	1.4
400					800	4520/4300	1.3
500					960	5410/5150	1.2
630					1200	6200	1.1	4.5
800					1400	7500	1
1000					1700	10300	1
1250					1950	12000	0.9
1600					2400	14500	0.8
2000					750	17400	0.2	5
2500					900	20200	0.2



Produktdetaljer







F: Kan din produkt kundanpassas?

S: Med tanke på skillnader i spänning, frekvens och annan specialitet för transformatorprodukter i olika länder och regioner, kan vår produkt kundanpassas enligt dina krav.

F: Vad är fraktpriset?

S: Beroende på leveranshamn varierar priserna.

F: Vad ska ge för att göra anpassad transformator?
S: Tekniska ritningar och specifikationsdokument är de bästa, eller så kan du lista nyckelparametrar för design.

F: Kan jag få din katalog och prislista?
S: Priset kan ändras beroende på materialmarknaden. Välkommen att kontakta för korrekt pris via Made-in-China eller företagets officiella hemsida.
