Produktbeskrivning:
SC (B) 10/11 EpoxigjutTransformator av torr typkännetecknas strukturellt av undersektionscylindriska lindningar gjutna i form av hackad glasfiber med axiella luftpassager anordnade inuti för att tillåta värmediffusion. Lämplig gjutteknik hjälper harts att tränga in i varje gap mellan lindningar, lager och undersektioner för att säkerställa den elektriska isoleringsstyrkan och ett lågt partiellt urladdningsvärde (mindre än eller lika med 5 st).
Förebyggande av sprickbildning på gjutgods, begränsning av bubblor i gjutningen och minskning av partiellt urladdningsvärde till ett minimum anses alltid vara en stor utmaning för världsomspännande transformatortillverkare och avgörande för tillverkningen av torrtypstransformatorer av gjutharts.
Produktfunktioner:
1. Skala av det inkapslande hartslagret för att tillåta bättre värmespridning av spolarna;
2. Spolarna konsolideras av glasfibertyg för att öka dess mekaniska styrka och förmåga att motstå uppkommande kortslutning och följaktligen förhindra
frakturer på gjutgods;
3. Antagandet av unikt utförande på spolar hjälper till att minska den inre partiella urladdningen av spolarna dramatiskt och öka den elektriska styrkan;
4. Foliestruktur för LV-lindningar hjälper till att minska magnetiskt läckage i spoleänden och öka motståndet mot uppkommande kortslutning.
|
Tekniska data för 35kV SC(B)10 Gjutharts F Isoleringsklass Torrtyp Effekttransformator
|
||||||||||||||
|
|
Förlust (kW) | Isoleringsnivå | vikt (kg) | Konturmått (mm) | Konturmått med skyddshölje | |||||||||
| Nominell kapacitet | Spänningsgrupp (kV) | Anslutningsmetod | (120) | Ström utan belastning | (L) | (W) | (H) | (L) | (W) | (H) | ||||
| (kVA) | HV | LV | Ingen belastning | Ladda | % | |||||||||
| 50 | 0.5 | 1.5 | 2.8 | 610 | 1000 | 870 | 1160 | 1700 | 1400 | 1330 | ||||
| 100 | 0.7 | 2.2 | 2.4 | 915 | 1100 | 870 | 1350 | 1800 | 1400 | 1500 | ||||
| 160 | 0.88 | 2.96 | 1.8 | 1200 | 1500 | 870 | 1380 | 2200 | 1500 | 1600 | ||||
| 200 | 0.98 | 3.5 | 1.8 | 1400 | 1530 | 870 | 1420 | 2250 | 1500 | 1650 | ||||
| 250 | 1.1 | 4 | 1.6 | 1600 | 1550 | 870 | 1450 | 2300 | 1500 | 1700 | ||||
| 315 | 1.31 | 4.75 | 1.6 | F/F | 1800 | 1580 | 870 | 1550 | 2300 | 1600 | 1800 | |||
| 400 | Dyn11 | 1.53 | 5.7 | 1.4 | 2200 | 1740 | 870 | 1710 | 2450 | 1600 | 1950 | |||
| 500 | 35~38.5 | 0.4 | 1.8 | 7 | 1.4 | 2500 | 1740 | 870 | 1900 | 2450 | 1600 | 2100 | ||
| 630 | Yyn0 | 2.07 | 8.1 | 1.2 | 2900 | 1860 | 870 | 1980 | 2550 | 1700 | 2250 | |||
| 800 | 2.4 | 9.6 | 1.2 | 3500 | 1860 | 870 | 2180 | 2550 | 1700 | 2400 | ||||
| 1000 | 2.7 | 11 | 1 | 4200 | 1900 | 1120 | 2265 | 2600 | 1800 | 2500 | ||||
| 1250 | 3.15 | 13.4 | 0.9 | 4900 | 1950 | 1120 | 2355 | 2650 | 1800 | 2600 | ||||
| 1600 | 3.6 | 16.3 | 0.9 | 5800 | 2000 | 1120 | 2380 | 2700 | 1800 | 2650 | ||||
| 2000 | 4.25 | 19.2 | 0.9 | 6600 | 2100 | 1120 | 2480 | 2800 | 1800 | 2700 | ||||
| 2500 | 4.95 | 23 | 0.9 | 7500 | 2200 | 1120 | 2550 | 2900 | 1800 | 2800 | ||||

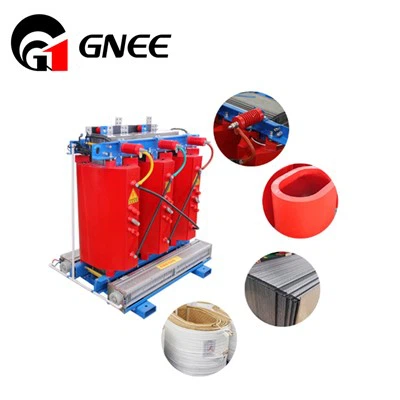

GNEE SC (B) 10/11 epoxigjuten torrtypstransformator
UNGEFÄR LIKA
FQA
F: Vad är fraktpriset?
S: Beroende på leveranshamn varierar priserna.
F: Vad ska ge för att göra anpassad transformator?
S: Tekniska ritningar och specifikationsdokument är de bästa, eller så kan du lista nyckelparametrar för design.
F: Kan jag få din katalog och prislista?
S: Priset kan ändras beroende på materialmarknaden. Välkommen att kontakta för korrekt pris via Made-in-China eller företagets officiella hemsida.
F: Ger du gratis prover av galvaniserade stålplåtar?
S: Ja, vi kan tillhandahålla gratisprover för testning, och köparen bör stå för alla fraktkostnader.
F: Accepterar du små beställningar?
S: Du behöver inte oroa dig för det här problemet, fråga bara om råd.
F: Accepterar du tredjepartsinspektion?
A: Ja, vi accepterar det absolut.
